金屬接線盒法蘭加熱管是在普通的平面法蘭加熱管的基礎上，把常規的玻璃鋼罩殼換成金屬的接線盒。

  金屬接線盒法蘭加熱管具體防水、防爆的特點，用在室外、潮濕、有腐蝕性的氣體等環境中。

  金屬接線盒法蘭加熱管的金屬接線盒比較常用的材質有碳鋼、不銹鋼304、不銹鋼316等。

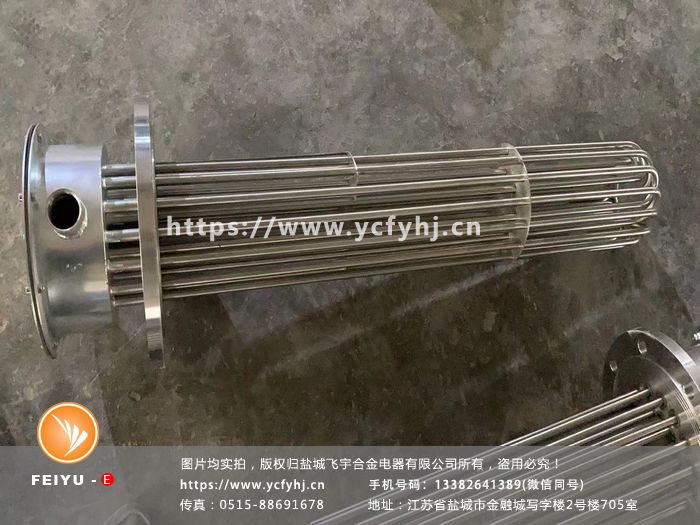

以上圖片為金屬接線盒法蘭加熱管 實拍照片，盜用必究！



值得說明的是：



設計以及定制前提：法蘭加熱管一般用于加熱液體的工作環境下，客戶在定制設計之前需要告知具體加熱的液體的主要成分，以及理想安裝方式以便我們設定平面法蘭式電熱管冷區，同時還需要告知我們具體的工作環境的壓力大小，便于我們給您選擇加熱管的管徑壁厚與法蘭厚度。

1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm、16mm、20mm

3、平面法蘭：國標GB/T 9119-2010 板式平焊鋼制管法蘭，常用 大小有：DN65-DN80-DN100-DN125-DN150-DN200-DN250等，根據不同的承壓，選擇不同法蘭標準尺寸。當然在設計生產 過程中，也會為了降低成本，在不影響壽命的前提下，會改變法蘭厚度的，具體可以咨詢銷售人員。

4、通常由1、2、3、6、9、12等（一般為3的倍數）個U型管通過 TIG氬弧焊接在法蘭上結合而成

5、管外殼材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S(俗稱：2520)、鈦管等。

6、管外殼護套選擇：金屬管材質外殼表面可以涂覆抗腐或者抗垢涂料，有效增強耐腐蝕性能以及抗垢性能。

7、管外殼護套工藝：液體噴涂和靜電粉末噴涂供選擇。靜電粉末涂層的 加熱管直接解決了鐵氟龍套管加熱管的許多問題，可以完全代替其使用，效果更好。

8、法蘭材質：10#碳鋼、SUS304、SUS321、SUS316L

9、接線盒：普通玻璃鋼罩殼或防爆罩殼可供選擇

10、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決 于客戶的工作環境（溫度以及震動性）。



---



【平面法蘭電加熱管設計建議】



法蘭	U型管管徑	電壓	相線	U型管最多個數
DN65	12 / 16	380V	1 相或 3相	3
DN80	12 / 16	380V	1 相或 3相	6
DN100	12 / 16	380V	1 相或 3相	6
DN125	12 / 16	380V	1 相或 3相	9
DN200	12 / 16	380V	1 相或 3相	12
DN250	12 / 16	380V	1 相或 3相	15
DN300	12 / 16	380V	1 相或 3相	15



以上參數僅為常規建議參數，特殊需求的可以來電咨詢。



【平面法蘭電加熱管安裝方式】

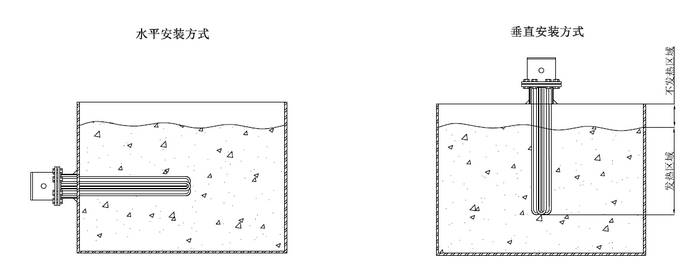

平面法蘭電加熱管安裝一般采用水平安裝或者垂直安裝，正常建 議水平安裝，這樣可以保證電加熱管的發熱部分能完全浸入在液體中，防止干燒。若一定要采取垂直安裝，建議一定要考慮好冷區的設計 。具體可咨詢我們銷售人員。





【平面法蘭電加熱管使用注意點】



1.請勿使用不穩定的容器，安裝平面法蘭式電熱管前需確定好容器的放置是否平穩，然后再將其安裝、固定。因為 放置不平穩的容器容易打翻，傾倒液體，造成加熱管干燒，因其火災、觸電等危險；

2.請勿將平面法蘭式電熱管隨意改，隨意的變形、改造可能導致加熱器內部結構發生變化，影響電氣性能，可能造 成火災、漏電、觸電等危險；

3.請勿隨意安裝在濕度高的送風口，安裝在濕度高的送風口很容易使得平面法蘭式電熱管受潮、絕緣下降，可能造 成漏電、觸電等危險；

4.請勿將平面法蘭式電熱管置于缺水、有沉玷污的加熱容器中使用，將平面法蘭式電熱管置于雜質比較多的液體里 加熱，容易使其因表面結垢、自身產生的熱量不能及時的散發出去而導致加熱管損壞，同時也要保證加熱液體不得低 于正常的液面標準，否則也將可能損壞加熱管、發生火災等危險；

5.請勿在電源線上堆積重物，供電線路較長的時候，應該及時檢查線路是否有被重物擠壓的，發現有，應該及時將 物體撤離。因為長時間的擠壓和摩擦可能導致電線外皮破損，造成漏電、觸電、甚至火災等危險。
