通風管道電加熱器是由雙頭翅片式加熱棒和金屬框架組成，它是把很多根雙頭翅片式加熱棒排列焊接在金屬框架上，通風管道電加熱器是一個簡易的空氣加熱器。

 通風管道電加熱器的外框尺寸是根據風道的尺寸來確定，框架的尺寸又決定著能安裝多少根雙頭翅片式加熱棒。

 通風管道電加熱器的總功率是所有單根雙頭翅片式加熱棒的功率相加。

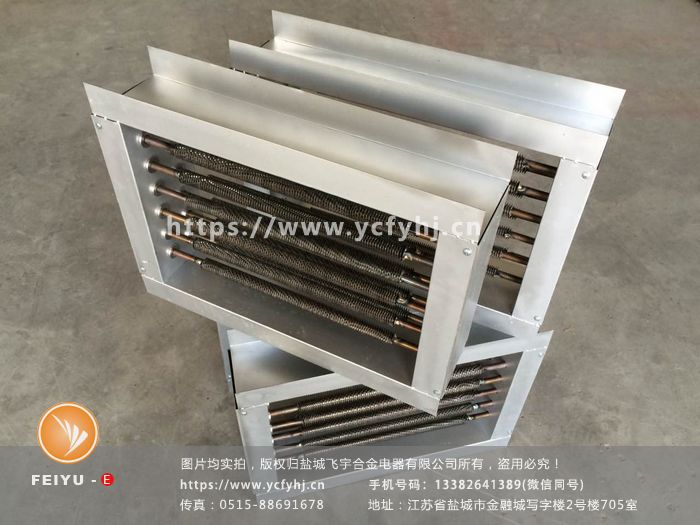

以上圖片為通風管道電加熱器實拍照片，盜用必究！



值得說明的是：



通風管道電加熱器設計與定制： 設計以及定制前提：通風管道電加熱器一般用于空氣干燒的工作環境下，客戶在定制設計之前需要告知具體的工作環境大小、是否有溫度控制設備，若 有控制的溫度是多少？同時需要告知是否有風機循環裝置？以及安裝空間大小！



1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm、14mm、16mm、18mm、20mm

3、翅片種類選擇：方形翅片（25*50mm或者40*80mm）或者纏繞式翅片（一般采用6mm、10mm的鋼帶纏繞）

4、雙頭是否帶緊固件，若帶緊固件，大小多大？

5、外觀材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S (俗稱：2520)、鈦管等。

6、翅片材質：10#碳鋼、SUS3201、SUS304、SUS321、SUS316L

7、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于 客戶的工作環境（溫度以及震動性）。

通風管道電加熱器接線方式說明

通風管道電加熱器正常都是用搭片連接好以后發貨給客戶使用的。接線柱隱藏在接線盒子里面，安全放心。

通風管道電加熱器里面的帶翅片雙頭直棒電加熱管的根數正常是3的倍數，這樣用星型接線法接線比較方便。



---



雙頭翅片式加熱棒介紹：

【翅片加熱管與不加翅片的加熱管區別】

1、翅片加熱管的散熱面積增加了2.5～4倍,管表面負荷增加了1.5倍。并具有升溫快、熱效率高、使用壽命長等優 點。

2、在有限的加熱裝置中，功率可達到光管功率的1.5～2倍，大大縮小了加熱裝置的體積，節約了用戶的成本。 翅 片加熱管廣泛用于靜止式流動空氣的加熱場所。在機械制造、汽車、紡織、食品、噴涂、空調等行業中用于熱風、通 風、烘房、取暖等。



【翅片加熱管使用注意事項】



1.保溫：翅片加熱管常用于熱風循環和保溫系統中，四周應有保溫、隔熱層減少熱損失。

2.風速：翅片電加熱管一般風速在8-12米/秒比較合適，風速過高會增加壓頭損失、過低會降低散熱效率。

3.安裝：一般采用錯列方式安裝，使流過的空氣接觸面更大，充分加熱，帶走熱量。

4.接線部位保護：翅片加熱管的接線部位應該置于保溫層之外，一方面便于日后更換，另一方面尅防止接線部位溫 度過高損壞。

5.間歇使用時日常維護：長期閑置時，若絕緣電阻低于1兆歐時，可在200℃左右的烘箱中干燥處理，或降低電壓直 接通電加熱，直至絕緣電阻恢復正常。

6.其他：

工作環境空氣相對濕度不大于95%。

工作電壓不大于額定值的1.1倍，外殼應有效接地。

貯藏：應儲存在空氣流通、相對濕度不大于85%、無腐蝕性氣體的室內。
